La vanne à papillon pneumatique est un dispositif essentiel utilisé pour réguler, contrôler et stopper le flux de fluides dans différents systèmes industriels. Ce type de vanne se distingue par son mécanisme de fonctionnement unique, son efficacité, et sa simplicité d’utilisation. Dans cet article, nous allons explorer en détail le principe de fonctionnement, les applications, les avantages et les défis liés à l’utilisation des vannes à papillon pneumatiques.

    Principe de fonctionnement de la vanne à papillon pneumatique

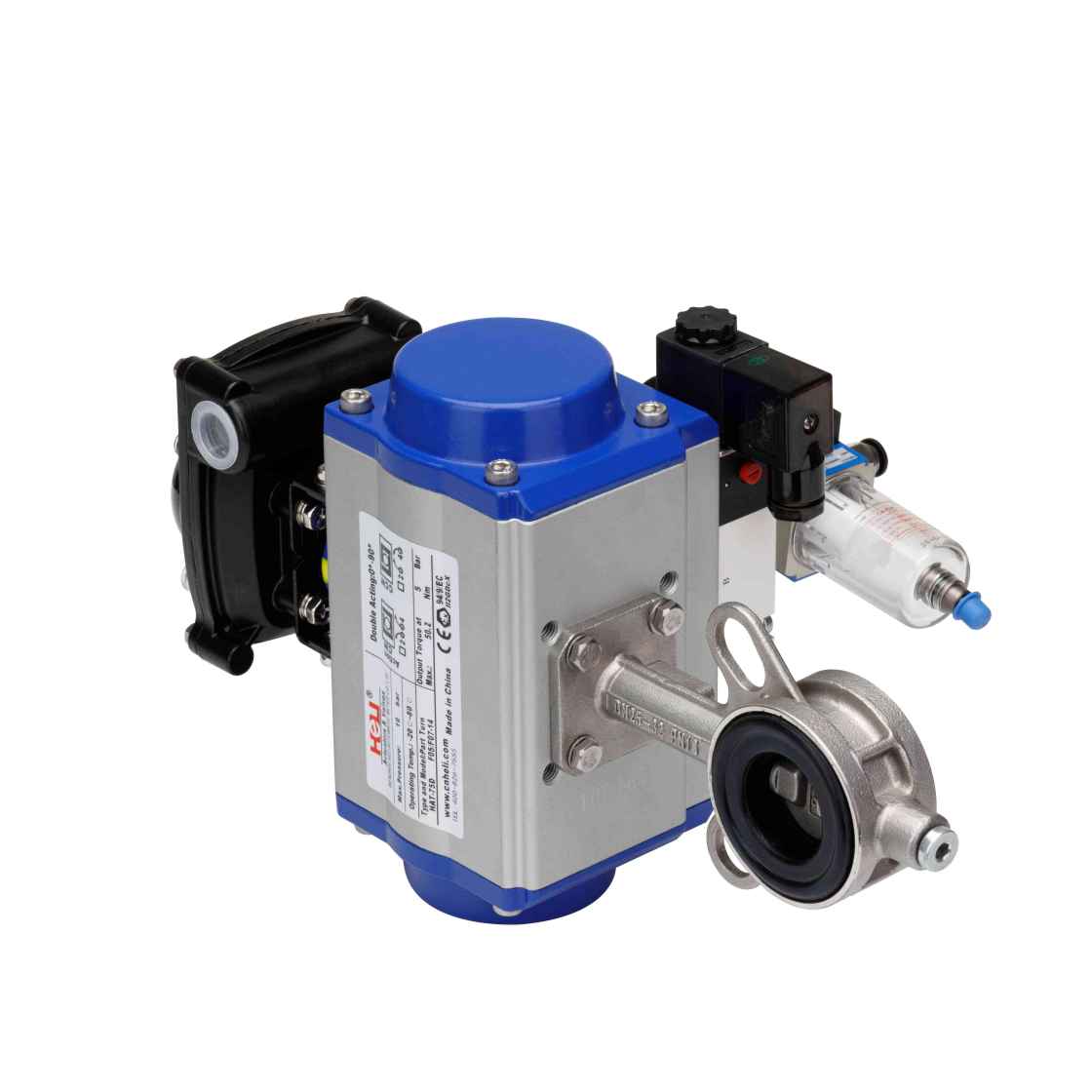

    Une vanne à papillon pneumatique est composée d’un disque circulaire, souvent appelé « papillon », qui pivote à 90 degrés pour contrôler l’ouverture et la fermeture du passage du fluide. Ce disque est monté sur un arbre et est actionné par un actionneur pneumatique, c'est-à-dire un moteur qui fonctionne grâce à la pression d'air comprimé. L'actionneur pneumatique est généralement constitué d'un moteur à diaphragme ou à ressort, qui convertit l'énergie de l'air comprimé en mouvement rotatif pour tourner le disque.
